1.06 其余常用非金属材料

PA/尼龙

化学名聚酰胺,很多性能与POM相似。这里主要区别是,耐高温性:尼龙使用范围更广。POM一般在120度内。而尼龙如PA66连续使用温度可达140度。而经过玻璃纤维增强后,耐温甚至可达200度以下。

吸水率尼龙不如POM,也就是吸水尺寸变化大。故其不适合做有尺寸要求的结构件。

强度、韧性上,尼龙要优于POM

非标设计中个人认为POM用的要比尼龙多。

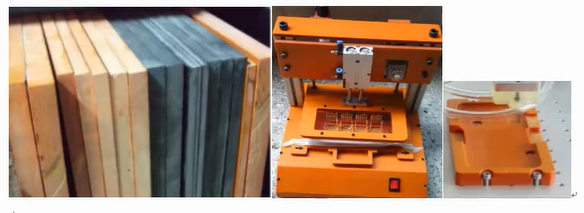

电木

化学名称酚醛树脂,质脆易碎但绝缘性较好且有一定硬度,耐热、耐腐蚀,不吸水。非标中一般用来做电控安装板,物料载板、各类治具上的测板等。此材料加工时需考虑加工变形和粉尘产生。

常见的电木板颜色是红色,也有黑色,电木板电有防静电的型号,黑色的。

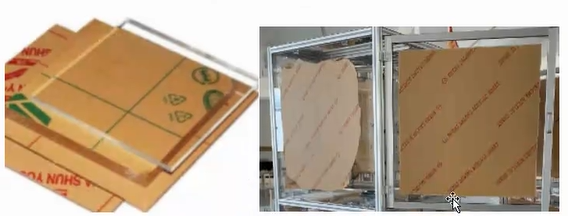

亚克力

又叫PMMA或者有机玻璃。化学名是聚甲基丙烯酸甲酯。透光率在百分之92以上。接近玻璃但密度只有玻璃的一半。容易染各种颜色。比较脆但是碎裂之不会像普通玻璃那样碎一地。耐磨接近铝型材,一般就是用与铝型材搭配做机器外罩。外壳面板,门板,观察窗等。

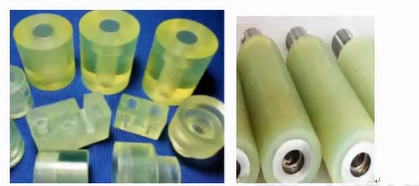

优化胶/PU弹性体/弹簧胶

化学名聚氨酯,主要有板材和棒材。黄色较多。主要用在缓冲、减震、耐磨(硬度范围较广,有硬度很高的PU)的场合。机加工较为困难。若需要量产,则要开模,具体应用如治具压头,减震垫板,设备脚垫、缓冲头缓冲块。

PTFE/铁氟龙

化学名聚四氟乙烯,PTFE是英文缩写。俗称塑料王,也有叫特氟龙Teflon的。主要特性是摩擦系数极低。不沾性。抗各种酸碱和有机溶剂。出色的耐低温和高温性质。-240度~260度下均保持稳定。

很少有材料能沾附在上面。就算沾上了也能轻易擦去。故很多不粘锅就是用的铁氟龙涂层。非标中可以钢制热切刀上喷涂层实现不粘料。非标设计中可以用其涂层或者板件管件做滑道或者要求表面光滑导向滑动的零件,几乎不与任何化学品反应。

出色的绝缘材料。由于光滑的表面可防水妈使在高湿度下,其绝缘性也非常好。故也可用于要求极好绝缘的地方。做插座。端子等。

由于以上特性。故此种材料还广泛用于各类密封件,热交换器,泵体,阀座阀塞等各行各业。

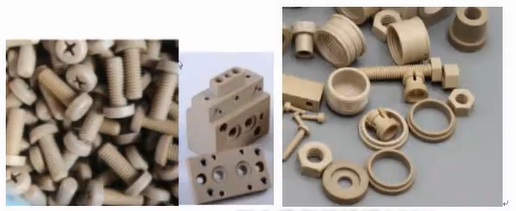

PEEK

化学名聚醚醚酮,特性:高温(可在250度内连续工作,短期耐温300度)、耐磨、出色的化学惰性(不耐强酸),良好的韧性和刚性。它具备与合金材料媲美的对应变力优良耐疲劳性。用于严苛的使用环境、高磨损承重场合。如泵齿轮、活塞环,紧固硬件、医疗植入物、滑动组件等。

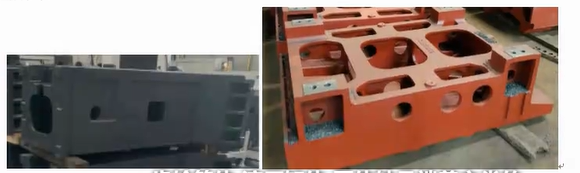

灰铸铁

铸铁由于其流动性好多用于铸造复杂内部结构的零件,且价格便宜。如HT200或者HT150

主要特性是抗压强度和消震性能好,良好的铸造性能,耐磨性。一般用于机床、机身。齿轮箱体、液压缸,泵体,轴承盖之类。非标中用于制作复杂的零件或治具。

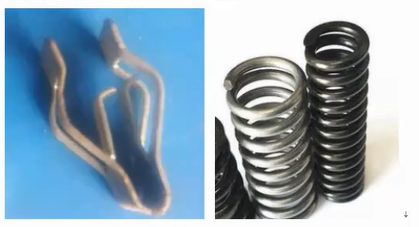

65Mn:弹簧钢:

高耐磨,应用于各种弹簧、卡簧、离合器簧片。非标设计中多用来做弹簧片,圆弹簧。

模具钢SKD11

主要特性就是热处理后的高硬度和高耐磨。

非标中用于制造经受较大冲击负荷或者要求高耐磨高硬度的高精度零件。如凸轮、冲头,刀具等。可以简单当于45号钢甚至40CR热处理后仍然达不到要求的选择。

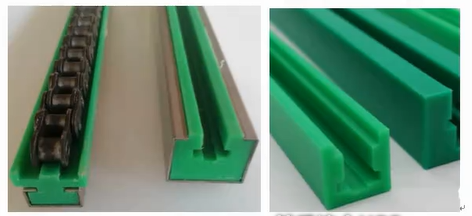

UPE超高分子聚乙烯。

主要特点是超耐磨。抗冲击,非标中最常用的地方就是做耐磨条。如倍速链、平顶链下面的塑料导轨。

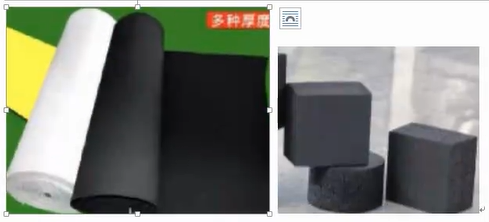

泡棉

包装材料、隔音、防震,隔热材料。
